產品介紹
QF-D3(6、9)76H-1P系列風閥是本公司與有關設計院共同研制開發的新一代產品，產品的優良性能在多年的市場運作中得到充分驗證，贏得了廣大客戶的信賴。
它廣泛應用于電力、冶金、化工、食品、制藥等領域，使用于煙風道系統作截流介質之用,具有全開全閉的功能。結構設計輕巧，啟閉轉動靈活，驅動阻力小，嚴密性好，能承受風道中的工作壓力和溫度，通風風閥一般不用作調節介質流量與壓頭用。完整的通風風閥一般由風閥本體、手動裝置或電動、氣動執行機構組成，根據通風管道的不同可設計為:圓形、方形、矩形等多種形式的法蘭連接產品。(可訂購生產產品除下列表格所列外，其它產品規格為正標。另可按客戶需求尺寸定做)
風閥的門框、擋板采用鋼板(不銹鋼)焊接或鑄造成型，均具有足夠的強度與剛度，回轉軸與殼體之間采用填料式密封，殼體法蘭與煙道接口法蘭用螺栓連接。
風閥為門板結構，當風閥關閉時，門板與擋條密閉，以達到有效隔絕前后介質的目的。擋板的啟閉由手動裝置(或電動、氣動執行器)通過連桿機構來執行，連桿機構為球關節，確保轉動無空行程。電動或氣動執行器設有開關定位連鎖裝置及外接行程開關，保證動作的可靠和有效預防誤操作。
產品詳情

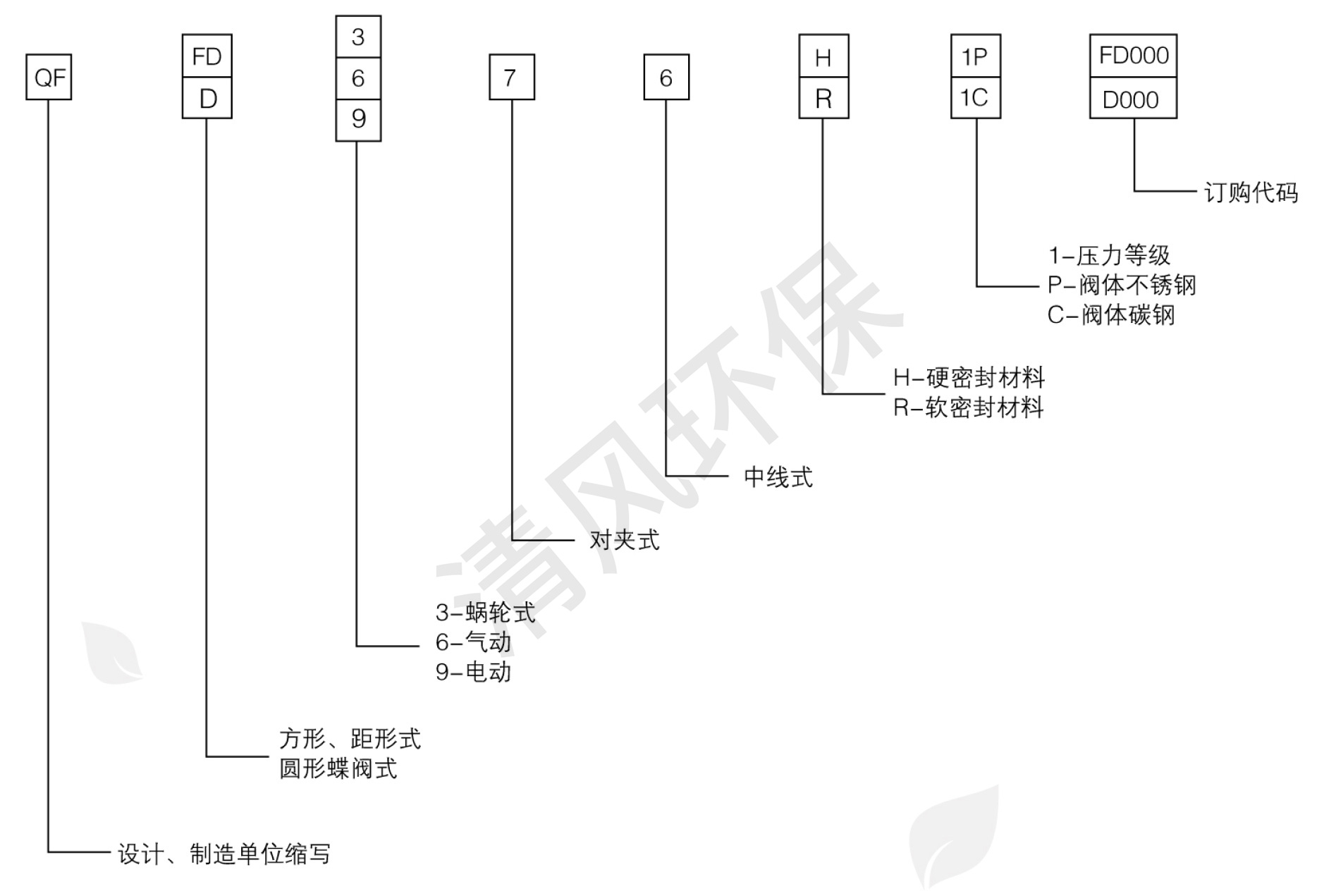

>>型號代號表示方法

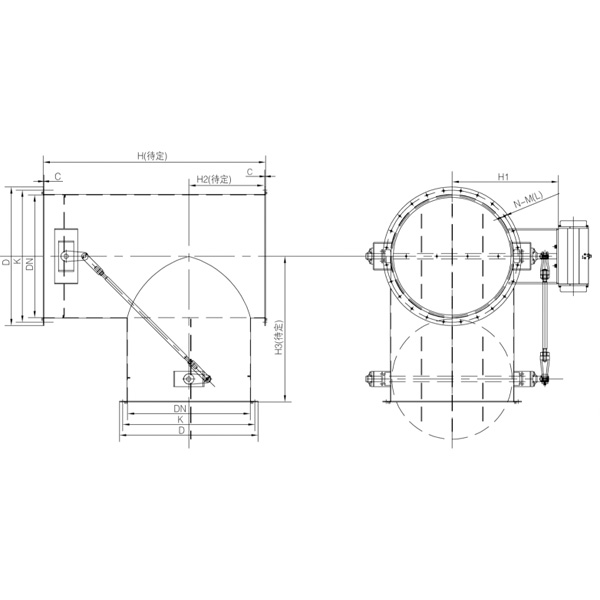

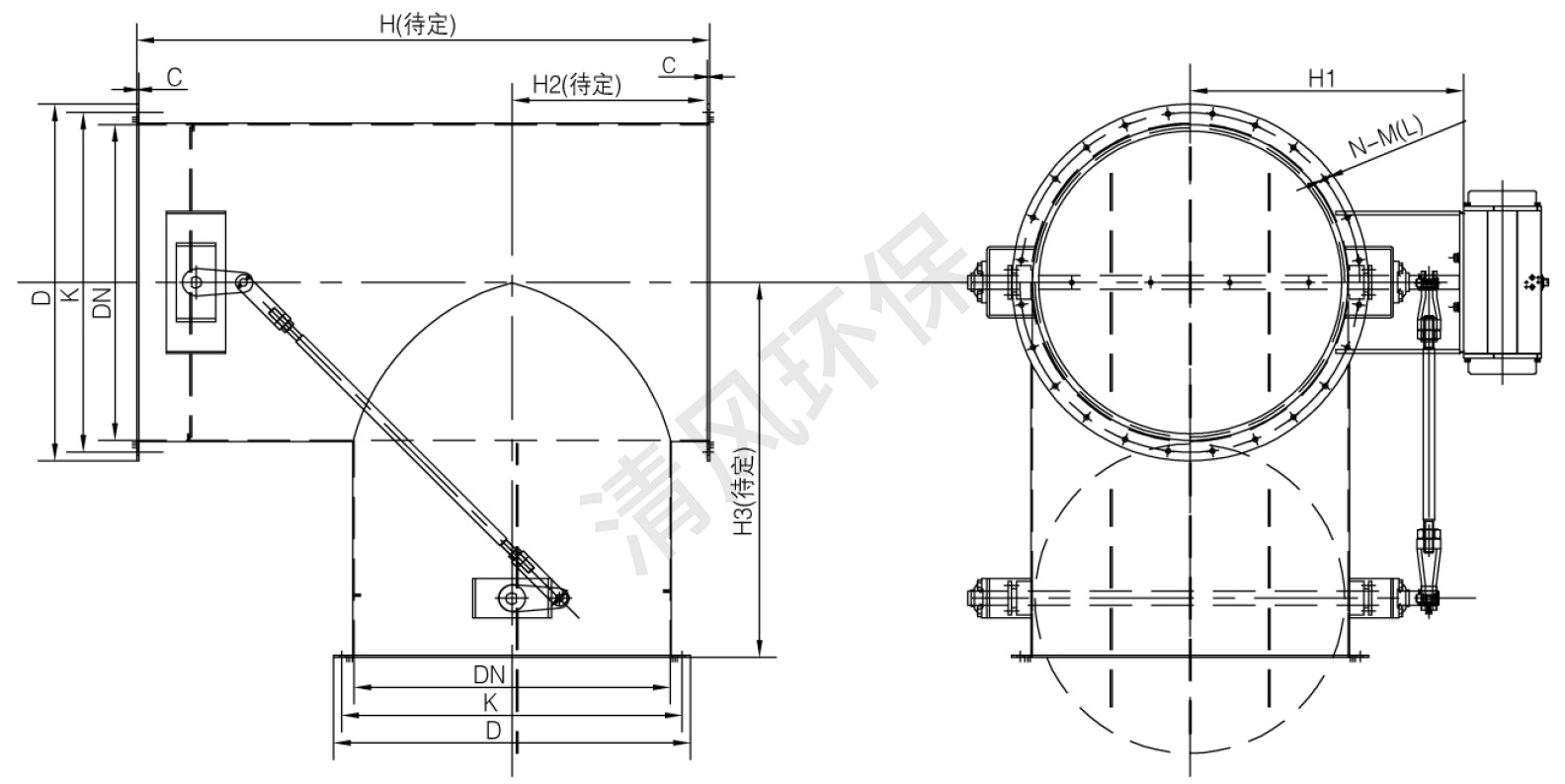

>>外形尺寸圖

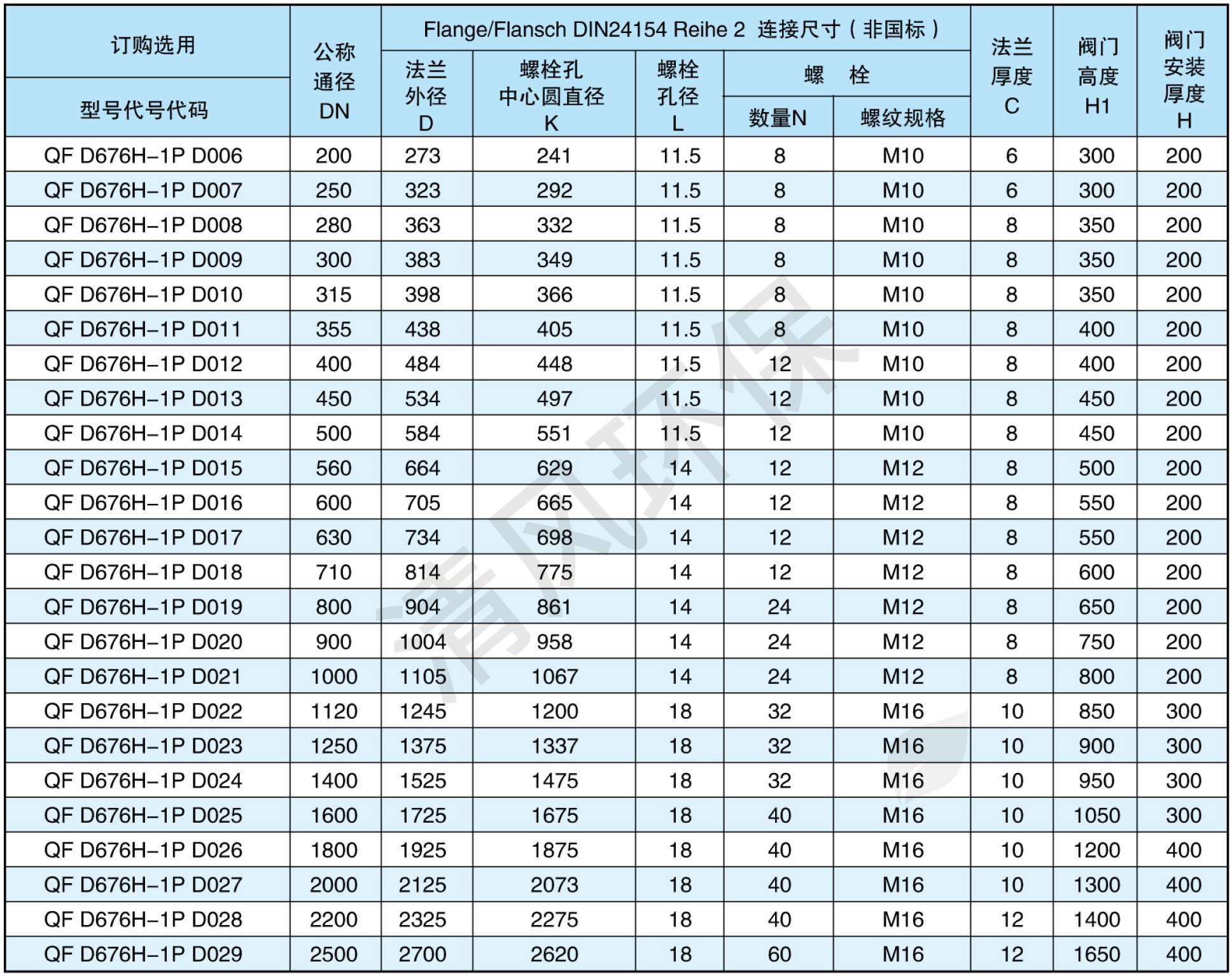

>>通風閥連接尺寸表
